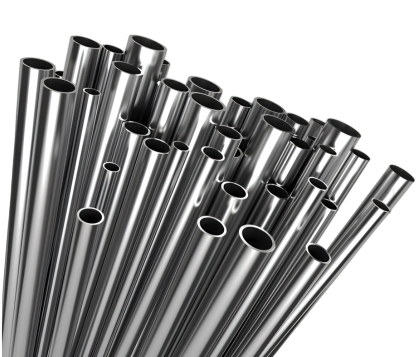

Импульсная бесшовная трубка. Наружный диаметр трубки 1 1/2", толщина стенки 0,095". Нержавеющая сталь / UTL-FT24-095-3M-SS

Описание

Бесшовные калиброванные импульсные трубки U-LOK серий UTL и UTC предназначены для прокладки импульсных линий измерения давления, уровня и расхода, а также для соединения с запорной и измерительной арматурой. Выпускаются в строгом соответствии с ASTM A269 с наружным диаметром от 3 мм до 50 мм (от 1/16” до 2”).

Материалы: 316/316L, 304/304L (аустенитная нержавеющая сталь), полностью совместимы с двухкольцевыми обжимными фитингами U-LOK и фитингами других марок аналогичного типа.

Характеристики

Поставка — прямые отрезки по 3 м (по умолчанию) или 6 м (по запросу), а также бухты/катушки с согласуемой длиной намотки. Трубки в бухтах требуют последующего выпрямления (выпрямитель не входит в стандартную поставку).

Диапазон рабочих температур для серий UTL/UTC: от −198 °C до +537 °C. Номинальные давления зависят от наружного диаметра и толщины стенки; для подбора ориентируйтесь на таблицы допустимых давлений в каталоге.

• Точность геометрии по ASTM A269; типичные допуски: до 12 мм (1/2") — ±0,13 мм по наружному диаметру, толщина стенки ±15%;
• 12–38 мм (1 1/2") — ±0,13 мм, толщина стенки ±10%;
• 38–50 мм (2") — ±0,25 мм, толщина стенки ±10%.

Для газовых сред рекомендуется выбирать исполнение с увеличенной толщиной стенки (зоны, не затенённые в таблицах каталога) — это обеспечивает корректную работу обжимных колец и герметичность соединений.

Назначение

• Импульсные линии к приборам: манометры, датчики/преобразователи давления, уровня и расхода
• Пневматические и гидравлические контуры, в т.ч. вакуум и высокое давление
• Системы с агрессивными средами; высокая коррозионная стойкость стали 316/316L и 304/304L
• Полная совместимость с обжимными фитингами U-LOK (двухкольцевая система)
• Применение в энергетике, нефтегазовой, химической, фармацевтической и пищевой промышленности
