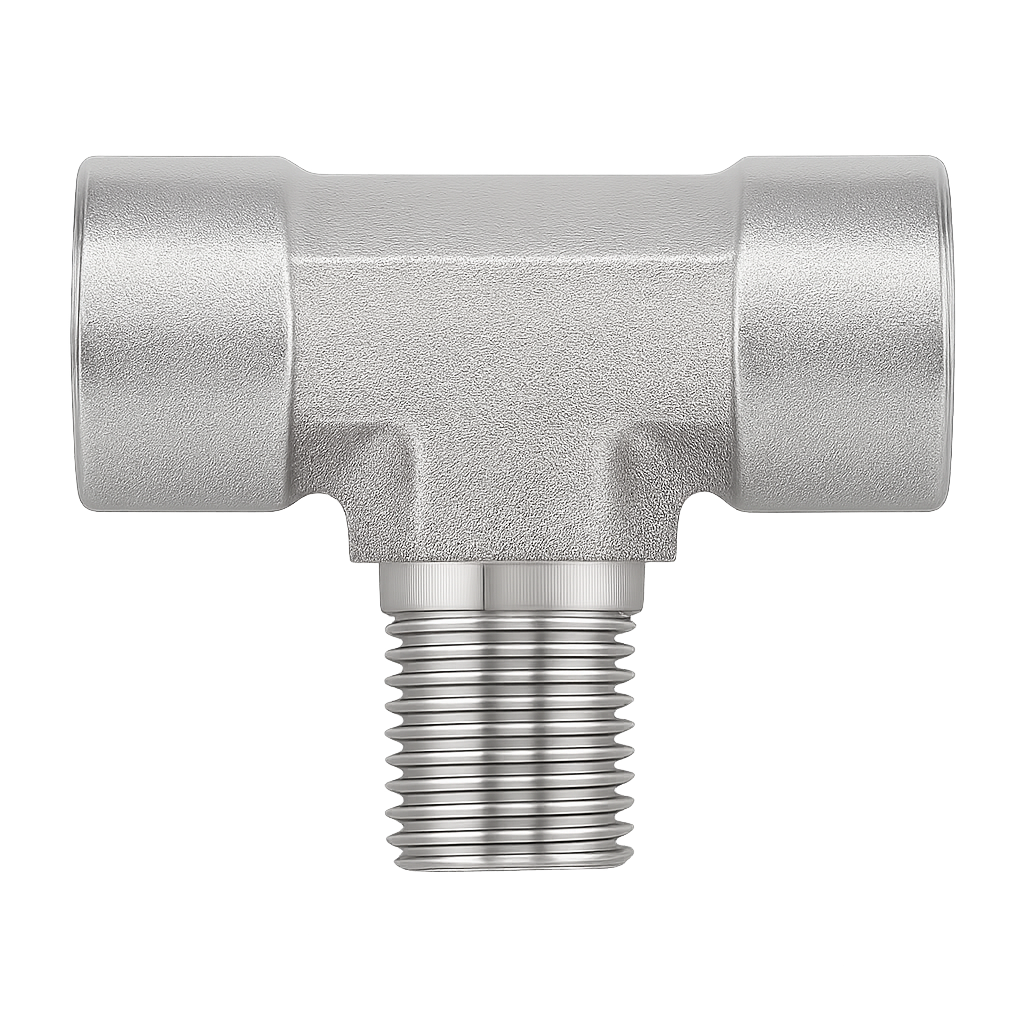

Тройник с отводом. С1, С2: Внутренняя коническая резьба ISO (RT) 1. С3: Наружная коническая резьба ISO (RT) 1. Нержавеющая сталь 316 / TTFM-RT16-SS

Описание

Тройник с отводом U-LOK — резьбовой фитинг для разветвления потока: прямая магистраль и боковой отвод под 90°. Компактный корпус упрощает компоновку, а резьбовые порты позволяют быстро формировать ответвления без сварки и пайки. Доступны версии с трубной резьбой по дюймовым и ISO-стандартам.

Характеристики

Соответствие требованиям международных стандартов трубной резьбы ASME B1.20.1 и ISO 7/1. Рабочее давление по данным каталога: для нерж. стали 316 — примерно 5 100–9 200 psig (351–633 бар), для бронзы — примерно 2 500–4 600 psig (172–316 бар), в зависимости от типоразмера.

Комбинации размеров на прямой линии и на отводе — от малых (1/16", 1/8") до средних (до 1"). Конструкция предусматривает шестигранные грани под ключ (где применимо) для надёжной затяжки, минимальную массу и удобный доступ в стеснённых зонах. Геометрия портов обеспечивает стабильную герметизацию при вибрации и перепадах температуры.

Материалы исполнения: нержавеющая сталь 316 SS и бронза. Сталь 316 обеспечивает повышенную коррозионную стойкость и допускает более высокие давления; бронзовые версии рекомендованы для менее агрессивных сред и умеренных нагрузок.

Назначение

• Создание ответвления от магистрали без сварки (быстрый монтаж узлов)
• Подключение измерительных приборов, датчиков, редуцирующих линий
• Компоновка байпасов, линий продувки и отбора проб
• Переход между различными типоразмерами резьбы на магистрали и отводе
• Работа в системах КИПиА, газовых и жидкостных средах при высоких давлениях
• Применение в нефтегазовой, химической, энергетической, фармацевтической и смежных отраслях
