Втулка переходная. С1: Наружная коническая резьба ISO (RT) 1/2. С2: Внутренняя коническая резьба ISO (RT) 1/4. Нержавеющая сталь 316 / TUR-RT8-RT4-SS

Описание

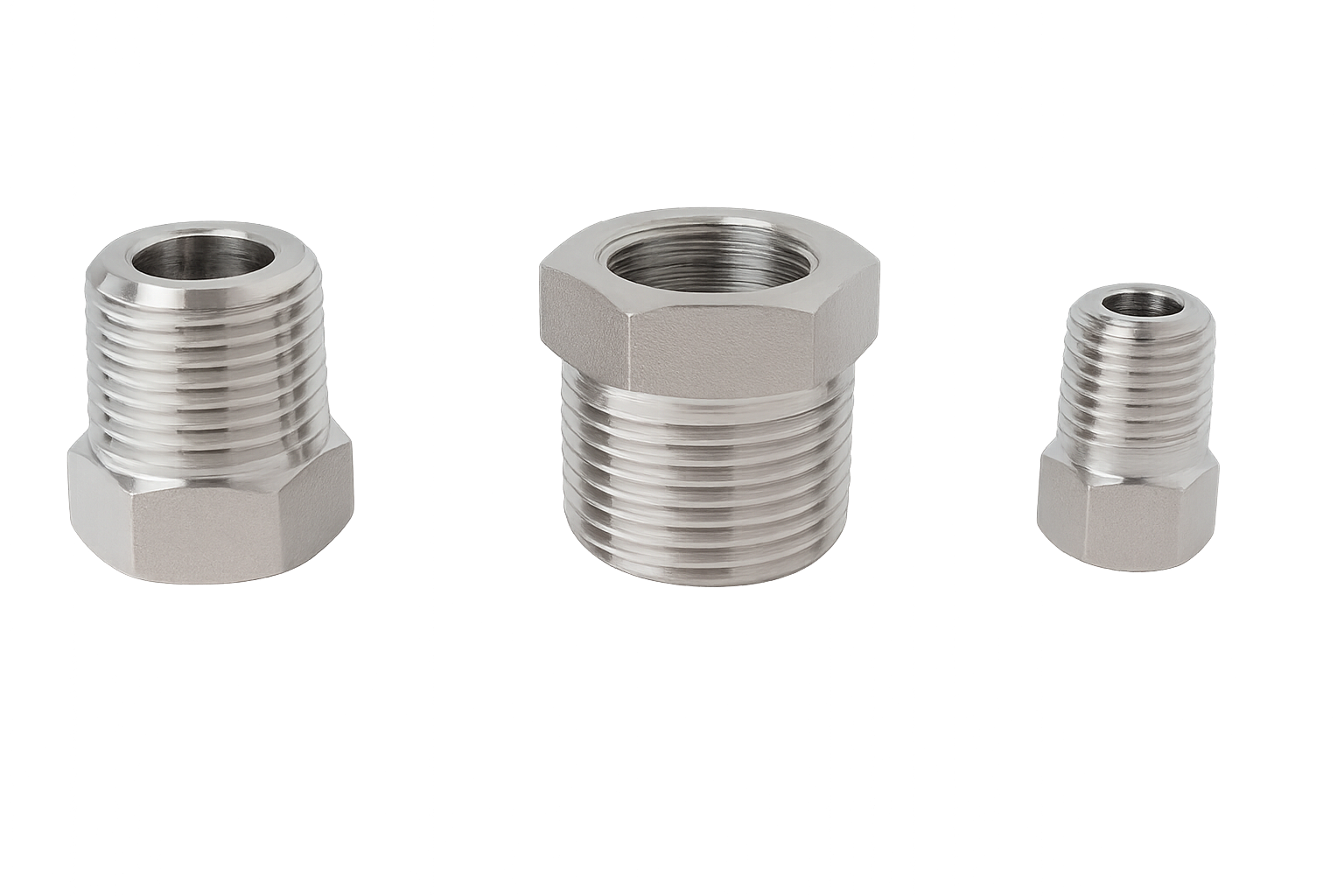

Втулка переходная U-LOK — резьбовой адаптер для стыковки элементов с различными типами и/или размерами резьбы. Типовая конфигурация: наружная резьба со стороны магистрали и внутренняя со стороны ответвления. Позволяет быстро выполнять переходы без сварки и пайки, сохраняя компактность узла и герметичность.

Характеристики

Доступные комбинации резьб: трубная дюймовая (NPT), трубная ISO (коническая и цилиндрическая), метрическая, а также прямые резьбы по SAE/MS — в различных парных сочетаниях «наружная ↔ внутренняя». Точная обработка нитки обеспечивает стабильную герметизацию при циклических нагрузках.

Материалы исполнения: нержавеющая сталь 316 SS и бронза. По данным каталога, предельные рабочие давления для нержавеющей стали достигают до 8 300 psig (до ≈571 бар) в зависимости от типоразмера и пары резьб; для бронзы — до 4 400 psig (до ≈303 бар). Фактическое значение зависит от конкретного размера и конфигурации (см. таблицы типоразмеров).

Конструкция с шестигранными гранями (где предусмотрено размером) облегчает затяжку стандартным ключом и помогает выдерживать рекомендованный момент. Компактная геометрия корпуса удобна для монтажа в стеснённых зонах.

Назначение

• Переход между разными размерами и стандартами резьбы (NPT, ISO, метрическая, SAE/MS)
• Подключение приборов, арматуры и ответвлений без сварки/пайки
• Компоновка узлов в системах жидкостей, газов и вакуума
• Сохранение герметичности при вибрациях и перепадах температуры/давления
• Применение в нефтегазовой, химической, энергетической, фармацевтической и смежных отраслях
